เซนเซอร์วัดอุณหภูมิชนิดอาร์ทีดี (RTD Sensor)

        เซนเซอร์วัดอุณหภูมิชนิดอาร์ทีดี (RTD Sensor) เป็นเซนเซอร์วัดอุณหภูมิที่ใช้หลักการของการเปลี่ยนแปลงค่าความต้านทานไปตามอุณหภูมิในลักษณะของการแปรผันตรงกัน กล่าวคือ เมื่อค่าอุณหภูมิสูงขึ้นจะทำให้ค่าความต้านทานของเซนเซอร์ชนิดอาร์ทีดีสูงขึ้นเช่นกัน ซึ่งอาร์ทีดีนิยมนำมาใช้งานอย่างแพร่หลายเนื่องจากคุณสมบัติของเซนเซอร์ชนิดนี้ให้ผลการวัดที่แม่นยำ มากกว่าเซนเซอร์วัดอุณหภูมิชนิดอื่นๆ โดยที่อาร์ทีดีนี้มีหลักๆอยู่ 4 แบบได้แก่

1. RTD Pt25 เป็นเซนเซอร์วัดอุณหภูมิชนิดอาร์ทีดีที่มีความแม่นยำในการวัดสูงที่สุด ซึ่งนิยมนำมาใช้เป็นตัวมาตรฐานสำหรับห้องปฏิบัติการ คุณสมบัติของเซนเซอร์อาร์ทีดีชนิดนี้คือที่อุณหภูมิเท่ากับ 0 ˚C จะมีค่าความต้านทานเท่ากับ 25 Ω และอัตราการแปลี่ยนแปลงอุณหภูมิจะเพิ่มขึ้นทุกๆ 1˚C จะมีค่าความต้านทานเพิ่มขึ้นประมาณ 0.10Ω
2. RTD Pt100 เป็นเซนเซอร์วัดอุณหภูมิที่นิยมใช้กันอย่างแพร่หลายที่สุด เนื่องจากมีความแม่นยำนำการวัดอยู่ในระดับสูง เมื่อเทียบกับเซนเซอร์วัดอุณหภูมิชนิดอื่นๆ โดยเฉพาะอาร์ทีดีเซนเซอร์ที่อยู่ใน Class A ที่มีความคลาดเคลื่อนเพียง ±(0.015+l0.002lt) เมื่อ t : คืออุณหภูมิที่สนใจ (˚C) คุณสมบัติของเซนเซอร์วัดอุณหภูมิชนิดนี้คือ ที่อุณหภูมิเท่ากับ 0˚C จะมีค่าความต้านทานเท่ากับ 100 Ω และจะเปลี่ยนแปลงประมาณ ± 0.39 Ω ในทุกๆครั้งที่อุณหภูมิเปลี่ยนแปลงไป 1˚C
3. RTD PT500 เป็นเซนเซอร์วัดอุณหภูมิที่ไม่ค่อยนิยมกันมากในอุตสาหกรรม เนื่องจากความแม่นยำในการวัดไม่ได้สูงเท่าที่ควร ซึ่งส่วนใหญ่เลือกที่จะใช้เป็น Thermocouple มากกว่าจึงไม่แพร่หลายในอุตสาหกรรม
4. RTD PT1000 เป็นเซนเซอร์วัดอุณหภูมิที่มีความต้านทานเท่ากับ 1000 Ω แต่ก็ไม่เป็นที่นิยมเช่นกัน เนื่องจากค่าความแม่นยำในการวัดไม่สูงมาก จึงไม่เป็นที่สนใจเท่าที่ควร

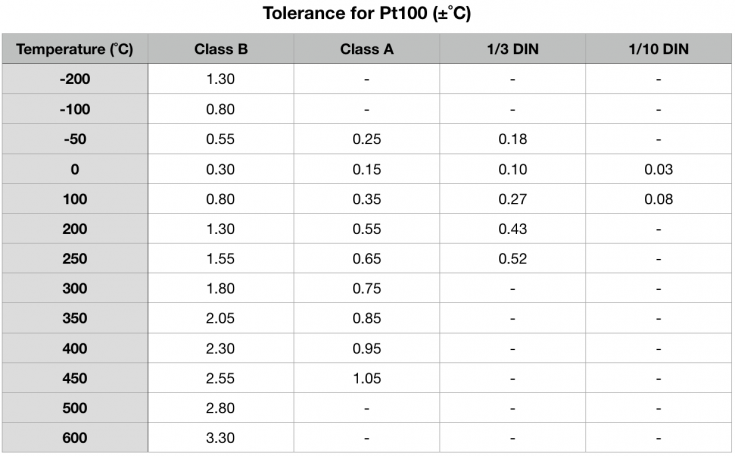

ตารางแสดงค่า Tolerance สำหรับเซนเซอร์ชนิด RTD Pt100
